由于油田、天然氣上的電機在工作時需要24小時全天候不停運行，南京歐陸電氣的風光互補發電系統在油田、天然氣上的運用有著天然的優勢，其特點有對風力和光伏所發電能進行實時監測，若所發電量可以全部滿足抽油機工作時，即用風、光所發電能對抽油機進行供電，此時市電作為候補使用;若由于天氣原因，風力和光伏所發電能不足以完全滿足抽油機工作時，市電自動補充，和風、光所發電能共同保證正常工作;從而達到抽油機全天不斷進行工作，并且實現節能減排的目標。

　　系統配置分析：

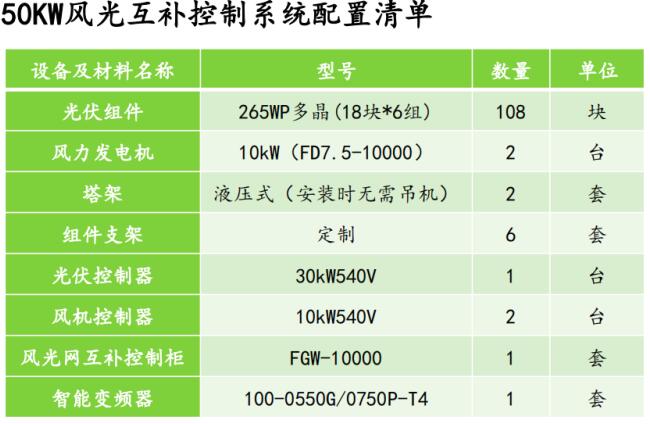

　　根據委托方提供的用電負載數據50KW磕頭機，以及項目所在地內蒙古海拉爾地區的地理位置和氣象資料，我們南京歐陸電氣的專業銷售工程師為系統作如下配置：

　　*發電單元：主要由20KW風力發電機組和30KW光伏陣列組成。

　　*能量轉換及控制單元：主要由風力控制器(含卸荷器)、光伏控制器和整流控制器組成。

　　*變頻轉換及控制單元(變頻柜)：主要由逆變單元、智能變頻單元和控制單元組成。

　　*載單元：抽油機50KW

　　*電網：配電單元

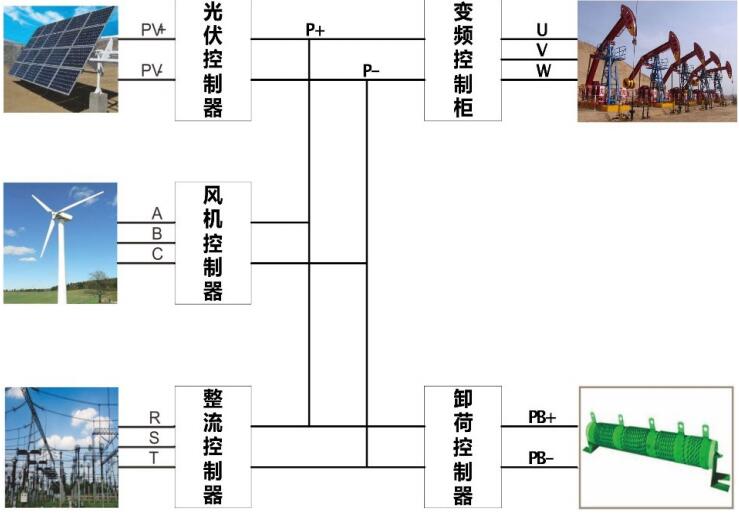

　　系統示意圖：

　　運行方式：

　　◆風機輸出的交流電通過控制器轉換為符合系統使用的直流電能，輸至變頻控制柜。

　　◆光伏組件輸出的直流通過光伏控制器轉換為符合系統使用的直流電能，輸至變頻控制柜。

　　◆市電通過整流控制器轉換為符合系統使用的直流電能，輸至變頻控制柜。

　　◆風、光、市電控制器輸出的直流電能送至變頻控制柜內，通過智能逆變和變頻后，根據抽油機上行和下行的狀態，通過變頻器實現抽油機的“軟啟動”，避免了電動機、變速箱、抽油機過大的機械沖擊，同時根據油井的實際供液能力，動態調整抽取速度，一方面達到節能目的，同時還可以增加原油產量輸從而使抽油機進行抽油工作。

　　據抽油機上行和下行的狀態，通過變頻器實現抽油機的“軟啟動”，避免了電動機、變速箱、抽油機過大的機械沖擊，同時根據油井的實際供液能力，動態調整抽取速度，一方面達到節能目的，同時還可以增加原油產量輸從而使抽油機進行抽油工作。
